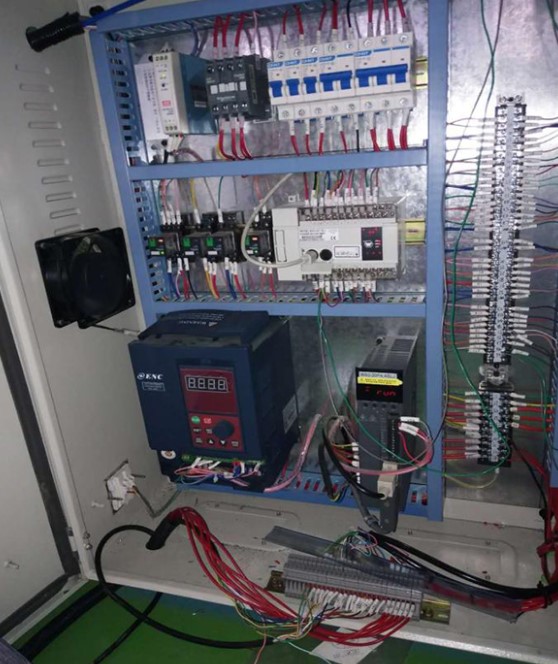

信號線和電源線必須分開走線:使用模擬信號遙控變頻器（Variable-frequency Drive，VFD）時，為了減少VFD和其他設備模擬信號的干擾，請將控制VFD的信號線與強電回路(主回路和順控回路)分開走線。距離應該在30cm以上。即使在控制柜中，也應保持這種布線規(guī)范。該信號與VFD之間的最長控制回路不得超過50m。
信號線和電源線必須分別放在不同的金屬管或金屬軟管中:如果連接PLC和VFD的信號線不放在金屬管中，容易受到VFD和外部設備的干擾；同時，由于VFD沒有內(nèi)置電抗器，VFD的輸入輸出電源線會對外界產(chǎn)生較強的干擾，所以放置信號線的金屬管或金屬軟管要延伸到VFD的控制端，保證信號線與電源線完全隔離。
1.模擬控制信號線應采用雙股屏蔽線，線規(guī)格為0.75mm2，布線時一定要注意電纜剝線盡量短(約5-7mm)，同時剝線后的屏蔽層要用絕緣膠帶包裹，防止屏蔽線接觸其他設備而引入干擾。
2.為了提高布線的簡單性和可靠性，建議在信號線上使用壓線桿端子。
